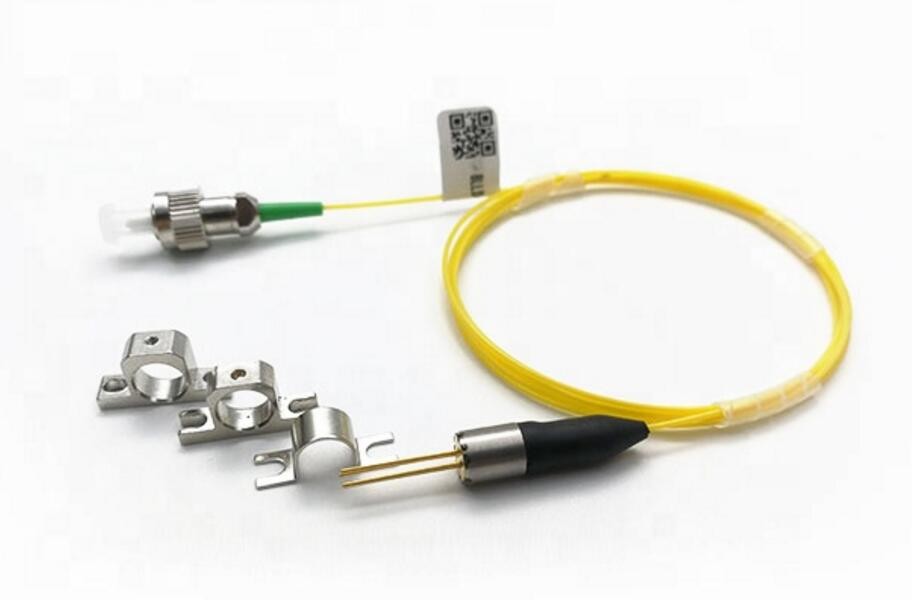

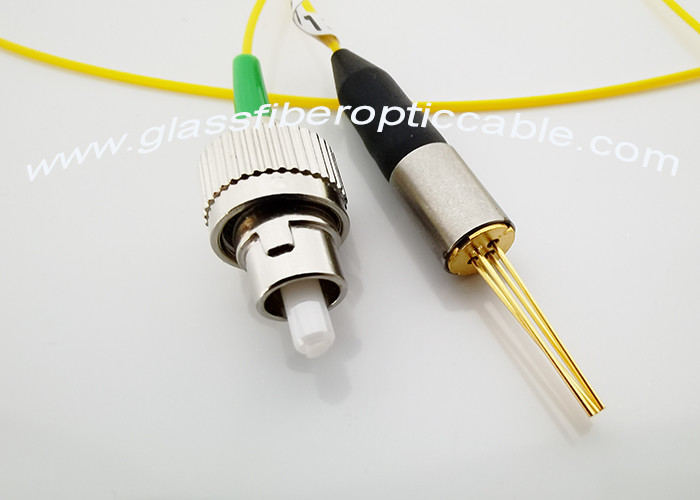

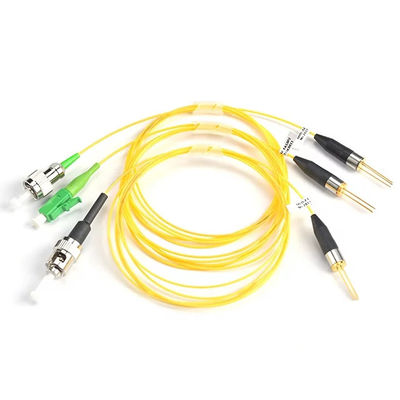

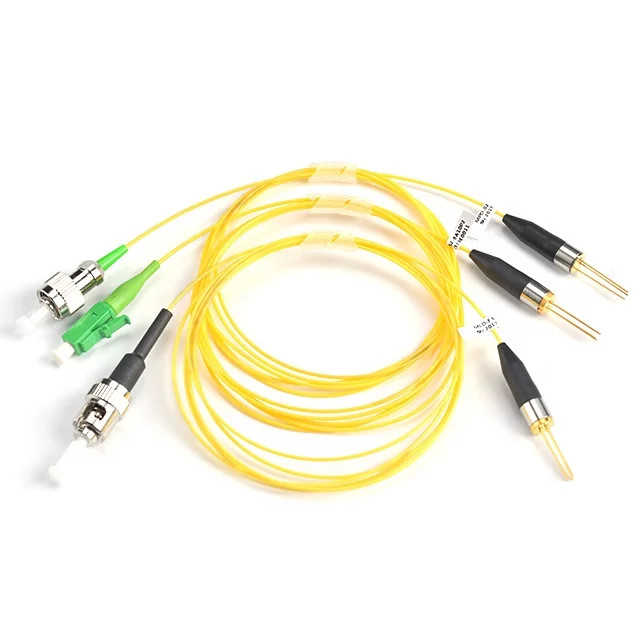

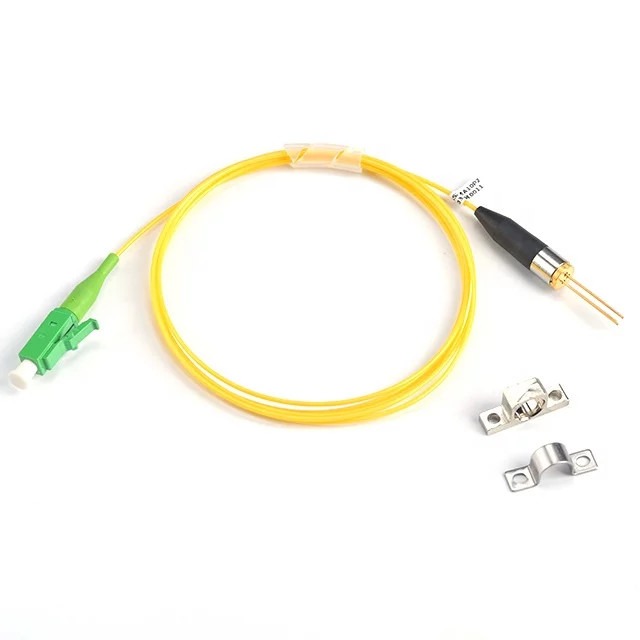

Módulo Laser Coaxial Pigtail de Fibra Óptica 850nm VCSEL Diodo Laser Pigtailed MM50/125um
1. Características
Embalagem Coaxial FP & DFB
Monitor InGaAs/PIN embutido
Alta confiabilidade, longa vida útil
2. Aplicações
Transmissor Óptico ou Sinal de Dados
Transmissor Óptico de Sinal Analógico
Módulo Óptico Bidi e transceptores Ópticos
Equipamento de Teste
3. Classificações Máximas Absolutas (Tc=25℃)
| Parâmetro | Símbolo | Classificações | Unidade |
| Corrente de Operação | If(LD) | Ith+20 | mA |
| Tensão Reversa | Vr(LD) | 2.0 | v |
| Corrente de Operação | If(PD) | 2 | mA |
| Tensão Reversa | Vr(PD) | 15 | V |
| Temperatura de Operação | Topr | -40~+85 | ℃ |
| Temperatura de Armazenamento | Tstg | -40~+85 | ℃ |
| Temperatura de Soldagem | Tsld | 260/10 | ℃/S |
4. Características Ópticas e Elétricas (Tc=25℃)
| Parâmetro | Símbolo | Mín. | Tipo | Máx. | Unidade | Condição de Teste | |
| Corrente de Limiar | Ith | 4 | 15 | mA | CW | ||
| Tensão Direta | Vop | 1.2 | 1.5 | V | CW,If=Iop | ||
| Potência Óptica de Saída | Pf | 1 | 4 | mW | CW,If=Ith+20mA | ||
| Comprimento de Onda Central | FP-LD | λc | λc-20 | λc | λc+20 | nm | λc=1270~1650 |
| DFB-LD | λc | λc-10 | λc | λc+10 | nm | ||
| CWDM LD | λc | λc-3 | λc | λc+3 | nm | ||
| Tempo de Subida/Descida (10~90)% | Tr/Tf | 0.4 | nS | If=Ith,Po=Pf(10-90)% | |||
| Corrente do Monitor | Im | 100 | 1000 | uA | CW,P0 = Pf | ||
| Capacitância | CPD | 10 | 15 | PF | VRD=5V | ||
| Corrente Escura | Id | 1 | nA | VRD=5V | |||
| Relação de Supressão do Modo Lateral | SMSR | 35 | 40 | dB | CW,Po=5mW | ||
| Isolamento | ISO | 30 | dB | ||||
De acordo com os requisitos do cliente, design de potência de fibra; a relação de supressão do modo lateral se aplica apenas ao Módulo Laser DFB.
Faixa de comprimento de onda do laser FP ±20nm; faixa de comprimento de onda do diodo laser DFB ±10nm, faixa de comprimento de onda do diodo laser CWDM ±3nm.
