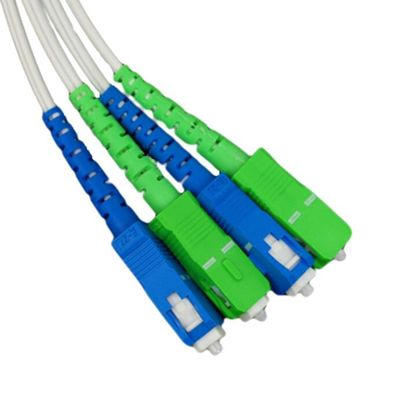

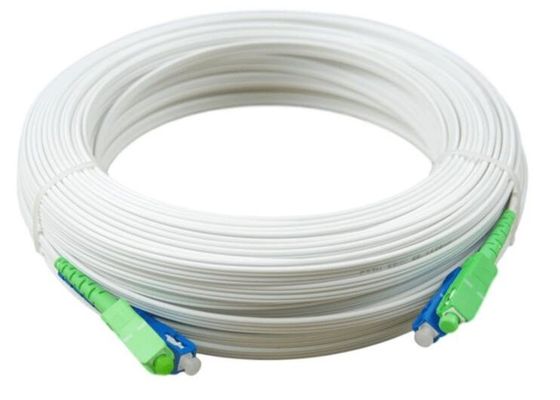

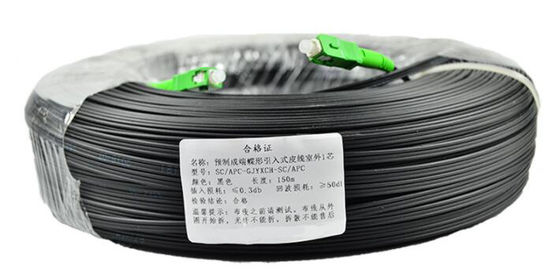

SC UPC / SC APC FTTH Fibra Óptica Cabos de queda
Disponível em comprimentos de 10m, 30m, 50m e 100m para aplicações de fibra para o lar
Visão geral do produto
Fiber Optic Patch Cord é um cabo de fibra óptica coberto em ambas as extremidades com conectores que permitem conexão rápida e conveniente com CATV, switches ópticos e outros equipamentos de telecomunicações.A espessa camada protetora conecta os transmissores ópticos, receptores e caixas terminais.
Construção de cabos
A unidade de fibra óptica é posicionada centralmente com dois plásticos reforçados em fibra paralelas (FRP) colocados em ambos os lados.
Características essenciais
- Dois membros de resistência de FRP paralelos garantem excelente resistência à esmagamento para proteger a fibra
- Estrutura simples, peso leve e elevada praticidade
- Novos projetos de flautas para facilitar a desmontagem e empalhamento, simplificando a instalação e a manutenção
- A fibra especial de baixa sensibilidade à curvatura proporciona alta largura de banda e excelentes propriedades de transmissão
Especificações de desempenho do cabo
| Contagem de fibras |
Estilo de fibra |
Peso do cabo (kg/km) |
Resistência à tração (N) |
Resistência ao esmagamento (N) |
Radius de curvatura (D:radius do cabo) |
| 1 |
B1 |
9.2 |
≥ 100 (a curto prazo)
≥ 60 (a longo prazo) |
≥ 1000 (a curto prazo)
≥ 500 (a longo prazo) |
30D (estático)
60D (dinâmico) |
| B1.3 |
30D (estático)
60D (dinâmico) |
| B6a |
15D (estático)
30D (dinâmico) |
| B6b |
10D (estática)
25D (dinâmico) |
| As mesmas especificações aplicam-se às configurações de duas e quatro fibras. |
Características adicionais
- Membro de resistência: fio de FRP ou de aço
- Capa: LSZH ou PVC
- Aplicação: rede de acesso, cabo FTTH (Fibra para a casa), utilizado em cablagem interior
Especificações de desempenho
| Parâmetro |
Especificações |
| Tipos de conectores |
FC/PC, FC/UPC, FC/APC, SC/PC, SC/UPC, SC/APC, ST/PC, ST/UPC, ST/APC, MU/PC, MU/APC, LC/PC, LC/APC |
| Perda de inserção (dB) |
Modo único: 0 típico.1No máximo 0.3
Modo multi: típico 0.1No máximo 0.2 |
| Perda de retorno (dB) |
Modo único: PC≥50, UPC≥55, APC≥60
Modo multi: ≥ 36 |
| Duplicado (dB) |
≤ 0.1 |
| Intercambiável (dB) |
≤ 0.2 |
| Ciclos de inserção/retirada |
≥ 1000 |
| Temperatura de funcionamento (°C) |
-25 a +70 / -40 a +80 / -40 a +75 |
Informações de encomenda
OFC. OFC. OFC. OFC. OFC.
Tipos de conectores disponíveis: FC, SC, ST, LC, MU
Tipos de superfície final: PC, UPC, APC
Tipos de fibras: S=G.625, H=G.655, M=Multi-modo (50/125um), D=Multimodo ((62.5/125um)
Dimensões do cabo: 09=0,9 mm, 20=2,0 mm, 30=3,0 mm, 33=3,0 mm duplo núcleo, 22=2,0 mm duplo núcleo, 00=especificação do cliente
Pagamento e Envio
- Aceitação de pequenas encomendas, serviços OEM
- Prazo de entrega padrão: 5 a 10 dias (dependendo da quantidade)
- Pronto para envio via mar, DHL, Fedex, EMS após receção do pagamento
- Métodos de pagamento: T/T 100% adiantado, Western Union, PayPal
- Os direitos de importação, impostos e encargos são da responsabilidade do comprador
