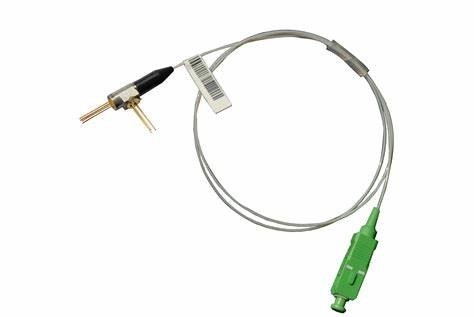

Polarização de PMF Fujikara que mantém a fibra FC da luva da trança 0,9 da ligação em ponte da fibra

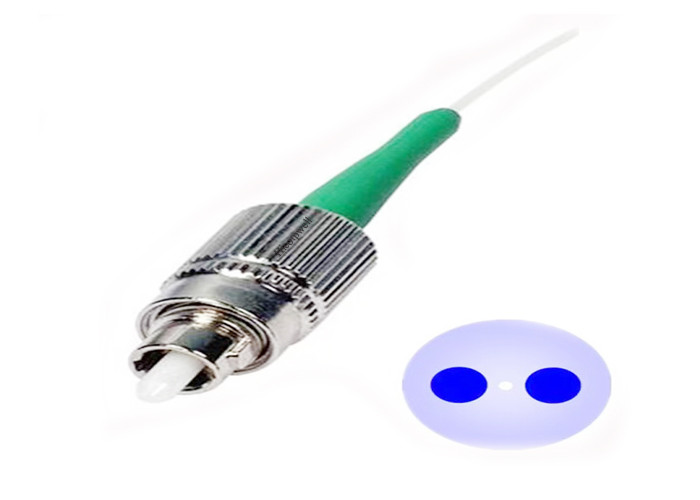

O patch cord de fibra Panda PM da Hicorpwell Laser usa a fibra Fujikara Panda PM do Japão.
Podemos produzir jumpers pigtail, o comprimento pode ser personalizado de acordo com as necessidades do cliente.

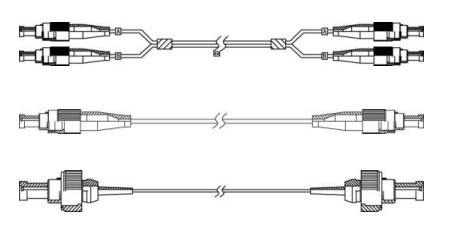

Pode ser feito em carcaça 0,9, carcaça 2,0, carcaça 3,0 em vários estilos.
[Características]
Perfil preciso do índice de refração.
Boa seção transversal.
Boa vertical e horizontal.
Excelente desempenho óptico.
[Especificação]
Nome do produto: Fibra PM FC
Tipo de fibra: Jumper / Pigtail (escolha)
Comprimento da fibra: 1m / 2m (escolha)
3. CLASSIFICAÇÕES MÁXIMAS ABSOLUTAS (Tc=25°C)
| Parâmetro | Símbolo | Avaliações | Unidade |
| Corrente operacional LD | Se(LD) | +20 | mA |
| Tensão reversa LD | VR(LD) | 2,0 | v |
| Corrente operacional PD | Se (PD) | 2 | mA |
| Tensão reversa PD | VR(PD) | 15 | V |
| Temperatura operacional | Topr | -40~+85 | °C |
| Temperatura de armazenamento | Teste | -40~+85 | °C |
| Temperatura de soldagem | Tsld | 260/10 | °C/S |
4. (Tc=25oC) CARACTERÍSTICAS ÓPTICAS E ELÉTRICAS
| Parâmetro | Símbolo | Mínimo | Tipo | Máx. | Unidade | Condição de teste |
| Corrente Limite | É | 5 | 15 | mA | CW | |
| Tensão direta | Vop | 1.1 | 1.6 | V | CW,Se=Iop | |
| Potência de saída óptica | Pf | 0,2 | 2,0 | mW | CW,Se=Ith+20mA | |
| Comprimento de onda central | λc | 1547 | 1550 | 1553 | nm | CW,P0 = Pf |
| Tempo de subida/queda (10~90)% | Tr/Tf | 0,4 | nS | Se=Ith,Po=Pf(10-90)% | ||
| Monitorar Atual | Eu sou | 0,1 | 1 | mA | CW,P0 = Pf | |
| Capacitância PD | DPC | 10 | 15 | PF | VRD=5V | |
| PD atual escuro | Eu ia | 1 | n / D | VRD=5V | ||
| Ração de supressão de modo lateral | SMSR | 30 | 35 | dB | CW,Po=5mW |
De acordo com os requisitos do cliente, fora do design de fibra óptica; a taxa de supressão do modo lateral aplica-se apenas ao Módulo Laser DFB.

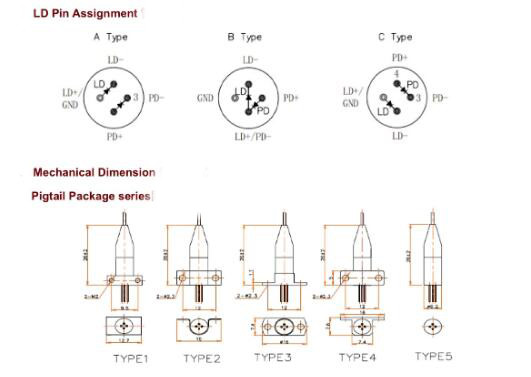

5. LD PinASSIGNMENT
6. Informações de compraDiodo laser de pacote coaxial BLLD-XXX-XXXX-XXX
| —X | X | X | —X | X | X | X | —X | X | X | |
| Tipo de pacote | Tipo conector |
Pacote série |
Digite LD | Comprimento de onda | poder |
Conexão PD pino etor |
Taxa de data | isolador | A&V ROHS | |
| Fibra | Rec. | |||||||||
|
P:fibra
R: receptáculo |
F:FC/UPC S:SC/UPC T:ST/PC FA:FC/APC SA:SC/APC N: NÃO |
R:FC-1 B:FC-2 C:FC-3 D: SC HUSA |
1:Tipo 1 2:Tipo 2 3:Tipo 3 4:Tipo 4 5:Tipo 5 nem |
D:DFB LD
F:FP LD |
31:1310nm 55:1550nm 51:1510nm 53:1530nm 57:1570nm |
05:0,5mW 10:1,0mW 20:2,0 mW 30:3,0mW 40:4,0mW |
R: tipo A B: tipo B C: tipo C |
1:1,25Gb/s 2: 2,5 Gb/s |
G: isolador
NÃO: nada |
R:passar ROHS
NÃO: nada |
O número da peça é PFA2-F3110A-1GR, significa que o diodo laset tem comprimento de onda FP de LD é 1310nm, a pinagem é tipo A, a potência é 1mW.
