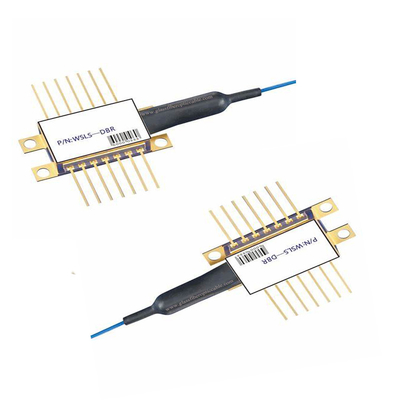

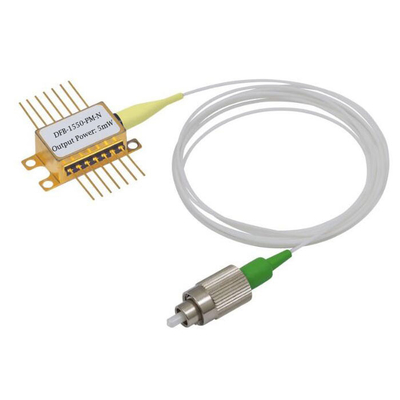

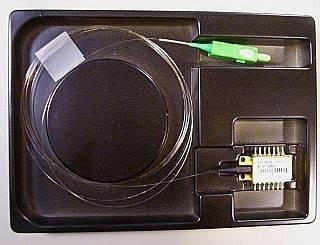

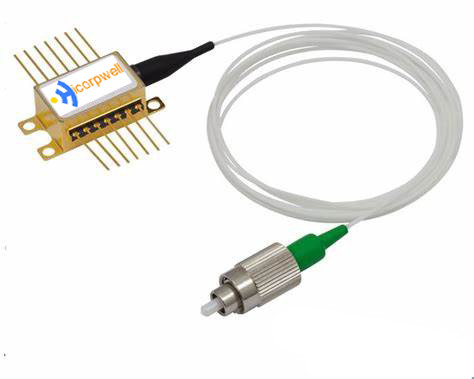

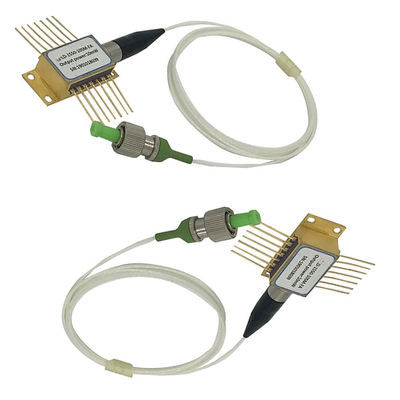

14PIN BTF Laser Diodo 1550nm 10mW Laser borboleta com construído em TEC e PM Fibra Potência máxima 10W
1Características:
Adotar a estrutura Fabry Perot (Multi-Quatum-Well)
Pacote coaxial DFB
Monitor InGaAs incorporado
Alta fiabilidade, longa vida útil
Soldadura a laser fixa
Tipo de conector
Potência de saída variada (0,5 MW-8 MW)
2Aplicações:
Transmissor óptico de sinal de dados
Transmissor óptico de sinal analógico
Módulo óptico Bidi e receptor óptico
Equipamento de ensaio
Módulo transceptor
Serviços de telecomunicações
3.PORTAS MAXIMAS ABSOLUTAS (Tc=25°C)
| Parâmetro | Símbolo | Classificações | Unidade |
| LD Corrente de funcionamento | Se ((LD) | It+20 | mA |
| LD Voltagem inversa | (Vr(LD) | 2.0 | v |
| PD Corrente de funcionamento | Se ((PD) | 2 | mA |
| PD Voltagem inversa | Vr(PD) | 15 | V |
| Temperatura de funcionamento | Topr | -40~+85 | °C |
| Temperatura de armazenamento | Tstg | -40~+85 | °C |
| Temperatura de solda | - Não. | 260/10 | °C/S |
4. (Tc=25oC) Características ópticas e eléctricas
| Parâmetro | Símbolo | Min. | Tipo | Max. | Unidade | Condição de ensaio |
| Corrente limite | - Não. | 5 | 15 | mA | CW | |
| Voltagem para a frente | Vop | 1.1 | 1.6 | V | CW,If=Iop | |
| Potência de saída óptica | Pf | 0.2 | 2.0 | mW | CW,If=Ith+20mA | |
| Comprimento de onda do centro | λc | 1547 | 1550 | 1553 | nm | CW,P0 = Pf |
| Tempo de subida/baixa ((10~90) % | Tr/Tf | 0.4 | nS | Se=Ith,Po=Pf(10-90)% | ||
| Corrente do monitor | Eu... | 0.1 | 1 | mA | CW,P0 = Pf | |
| Capacidade PD | DCP | 10 | 15 | PF | VRD=5V | |
| PD de corrente escura | Identificação | 1 | nA | VRD=5V | ||
| Ração de supressão do modo lateral | SMSR | 30 | 35 | dB | CW,Po=5 mW |
De acordo com os requisitos do cliente fora do projeto de energia de fibra, a taxa de supressão de modo lateral aplica-se apenas ao DFB Laser Module.
5. LD PINASIGNMENT
6Informações de compraDiodo laser de pacote coaxial BLLD-XXX-XXXX-XXX
| ¢ X | X | X | ¢ X | X | X | X | ¢ X | X | X | |
| Tipo de embalagem | Tipo de conector |
Pacote Série |
Tipo LD | Comprimento de onda | potência |
PD Conn. pin ector |
Taxa de data | isolador | A & V ROHS | |
| Fibras | Rec | |||||||||
|
P: fibras
R: recipiente |
F:FC/UPC S:SC/UPC T:ST/PC FA:FC/APC SA:SC/APC N: Não |
A: FC-1 B: FC-2 C:FC-3 D:SC E: ST |
1: Tipo 1 2: Tipo 2 3: Tipo 3 4: Tipo 4 5:tipo 5 Não: R |
D: DFB LD
F:FP LD |
311310nm 551550 nm 511510 nm 531530nm 571570nm |
05:0.5 mW 10:1.0 mW 20:2.0 mW 30:3.0 mW 40:4.0 mW |
A:tipo A B:tipo B C:tipo C |
1:1.25Gb/s 2:2.5Gb/s |
G:isolador
NO: nada |
R:passado ROHS
NO: nada |
O número da peça é PFA2-F3110A-1GR, Significa que o diodo de laset é FP comprimento de onda de LD é 1310nm, pin-out é tipo A, Potência é 1mW.
