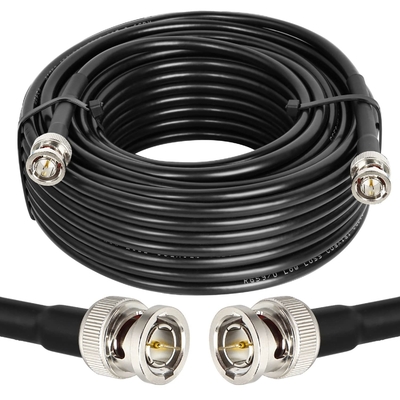

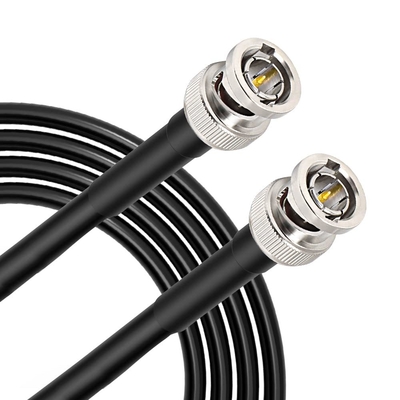

Tipos de Cabo Coaxial para Aplicações de Vídeo: RG59/U, RG6/U e RG11/U
O cabo coaxial conduz sinais elétricos usando um condutor interno (geralmente um fio de cobre sólido, cobre multifilar ou aço revestido de cobre) circundado por uma camada isolante e tudo envolto por uma blindagem, tipicamente uma a quatro camadas de malha metálica trançada e fita metálica.
O cabo é protegido por uma capa isolante externa. Normalmente, o exterior da blindagem é mantido em potencial de terra e uma voltagem transportadora de sinal é aplicada ao condutor central.
A vantagem do design coaxial é que, com o modo diferencial, correntes iguais de empurrar-puxar no condutor interno e dentro do condutor externo, os campos elétricos e magnéticos do sinal são restritos ao dielétrico, com pouca fuga fora da blindagem.
Além disso, os campos elétricos e magnéticos fora do cabo são amplamente impedidos de interferir nos sinais dentro do cabo, se correntes desiguais forem filtradas na extremidade receptora da linha.
Esta propriedade torna o cabo coaxial uma boa escolha tanto para transportar sinais fracos, que não podem tolerar interferência do ambiente, quanto para sinais elétricos mais fortes, que não devem ser permitidos irradiar ou acoplar em estruturas ou circuitos adjacentes. Cabos de diâmetro maior e cabos com múltiplas blindagens têm menos fuga.

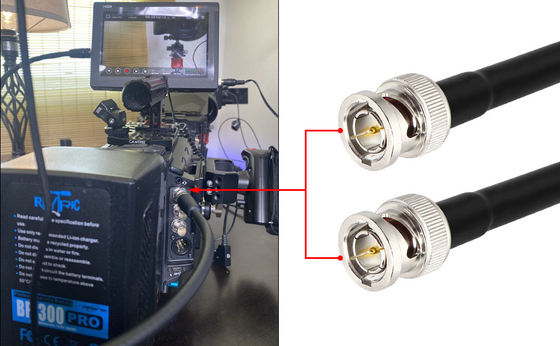

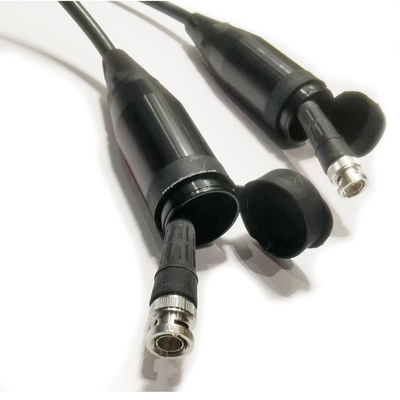

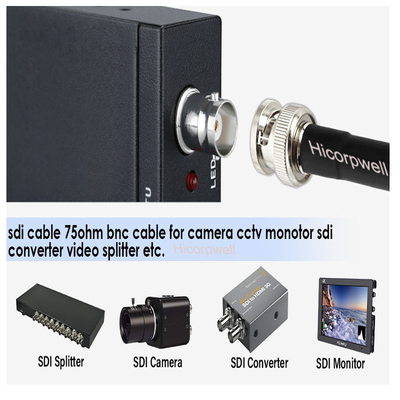

Aplicações comuns de cabo coaxial incluem distribuição de vídeo e CATV, transmissão de RF e micro-ondas e conexões de dados de computador e instrumentação
Especificação do Cabo RG6.pdf
RG6:
