Energia limpa renovável e ecologicamente correta reduz as emissões de carbono, tornando-a uma opção amiga do ambiente.

Iluminação Solar Captura Luz Solar e a Canaliza Através de Cabos de Fibra Óptica Sistema de Iluminação Solar baseado em Fibra

Princípio de Funcionamento do Sistema Inteligente de Importação de Luz Solar

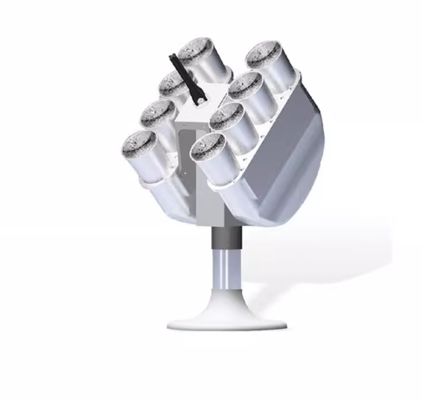

1. Módulo de Captura e Rastreamento Solar

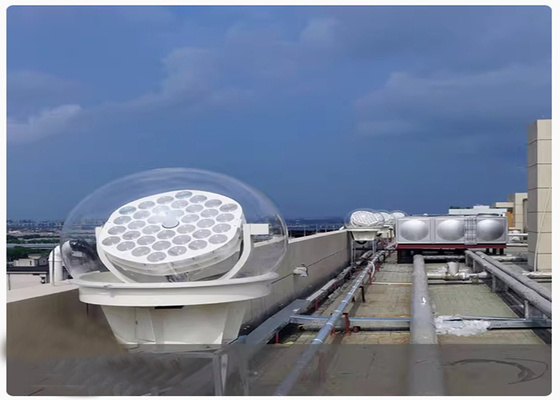

• Coleta de Luz Solar: Um concentrador solar de alta eficiência (geralmente uma lente parabólica ou Fresnel) é montado ao ar livre (por exemplo, em telhados ou paredes) para coletar a luz solar. A superfície do coletor é projetada para maximizar a absorção de luz, mesmo em dias nublados.
•
• Rastreamento Inteligente: Um sensor de rastreamento solar embutido (fotocélula ou baseado em GPS) ajusta continuamente o ângulo do coletor para seguir a trajetória do sol, garantindo a captura ideal de luz ao longo do dia. Este mecanismo aumenta a eficiência da luz em 30 a 50% em comparação com os sistemas fixos.
•

2. Sistema de Condução por Fibra Óptica

• Transmissão de Luz: A luz solar capturada é direcionada para cabos de fibra óptica (feitos de sílica de alta pureza ou PMMA), que atuam como “tubos de luz”. As fibras usam a reflexão interna total para transmitir a luz com perdas mínimas (tipicamente <10% em 50 metros).
•
• Distribuição Multirramo: A fibra principal pode se dividir em fibras menores, permitindo que a luz solar seja distribuída para vários cômodos simultaneamente. Por exemplo, uma configuração de 4 cômodos pode usar uma fibra principal de 10 mm dividindo-se em quatro fibras de 5 mm, cada uma servindo um espaço de 10 a 20 m².
•

3. Unidade de Iluminação e Controle Interno

• Emissão de Luz: Na extremidade de cada fibra, uma luminária difusora (montada no teto ou embutida) dispersa a luz solar uniformemente, criando um efeito de iluminação natural. A luminária pode imitar o espectro da luz do dia (5000 a 6500K) com um IRC (Índice de Reprodução de Cor) >90, idêntico à luz solar direta.
•
• Regulação Inteligente: Um painel de controle embutido ajusta a intensidade da luz com base nas necessidades internas. Os recursos podem incluir:
  • Atenuação automática (responde aos níveis de luz ambiente)
  • Programação por temporizador (por exemplo, liga ao amanhecer, desliga ao anoitecer)
  • Controle remoto via aplicativo de smartphone (para ajustar o brilho ou rastrear o status)
  •

4. Recursos de Design com Eficiência Energética

• Sem Necessidade de Eletricidade: O sistema opera puramente com energia solar, eliminando a dependência da energia da rede para iluminação (economizando ~800 a 1200 kWh/ano para 4 cômodos).
• Isolamento Térmico: Jaquetas especializadas ao redor das fibras evitam a transferência de calor, garantindo que os espaços internos permaneçam frescos mesmo sob luz solar direta.
•
• Opção de Energia de Backup: Alguns modelos incluem uma pequena bateria (carregada pelo coletor solar) para manter a iluminação durante breves períodos de cobertura de nuvens ou ao anoitecer.
•

5. Instalação e Adaptabilidade

• Para telhados semi-planos ou paredes laterais, o coletor solar é montado usando suportes ajustáveis (aço inoxidável ou alumínio) que podem ser inclinados de 0 a 60° para otimizar a exposição ao sol.
• Os cabos de fibra são roteados através de paredes ou tetos (com um diâmetro de 10 a 20 mm, semelhante à fiação elétrica), tornando-o adequado para construções novas ou reformas.
•

Diagrama Técnico Chave (Simplificado)

texto simples

Exterior:          Coletor Solar → Mecanismo de Rastreamento Solar
Transmissão:     ↓                  ↓
                  Cabos de Fibra Óptica (Divididos em ramais)
Interior:           ↓
                  Luminárias Difusoras → Painel de Controle Inteligente















































1. O sistema automático de rastreamento solar leva a luz solar a todos os cantos.

Para garantir que a luz solar possa ser capturada com precisão do nascer ao pôr do sol, o sistema de rastreamento solar foi desenvolvido de forma independente.

Combinado com o modo de cálculo de latitude e longitude e o modo fotosensível.

Modo de cálculo de latitude e longitude: calcula as quatro estações do sol e a trajetória de corrida de diferentes regiões

Para garantir a operação normal mesmo quando o sol está coberto por nuvens, assim que o sol rastreia o sol imediatamente.

Modo fotosensível: Quando há sol.

Ele pode rastrear a posição do sol com mais precisão, a precisão de rastreamento atinge 0,01 graus, e cada ponto de luz pode ser coletado com precisão.

Instalação simples, sistema de posicionamento inteligente, o sistema de configuração solar irá parar automaticamente de funcionar, no dia seguinte o sol nasce e começa a operação de rastreamento automático.

2.Luz solar pura, baixo carbono, economia de energia, proteção ambiental

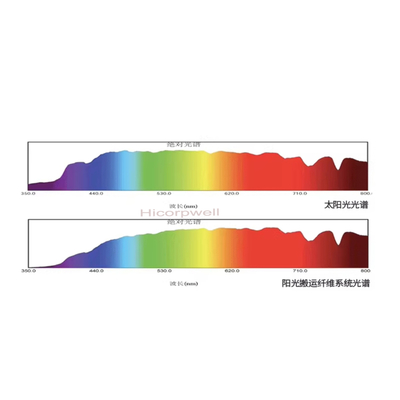

A luz emitida pelo sistema de iluminação por fibra óptica é luz solar natural direta e não passou por conversão de energia.

É essencialmente diferente das aplicações solares comuns.

Ele não apenas remove muitos raios ultravioleta e vários raios nocivos, mas também retém todos os oligoelementos e substâncias úteis na luz solar direta, tornando-o completamente diferente das luzes solares,

O sistema de iluminação por fibra óptica usa corrente alternada civil de 220V, que é convertida em eletricidade de baixa tensão e entra no interior do sistema. Essa eletricidade é usada para acionar o microcomputador solar neste sistema para rastrear automaticamente a operação dos componentes.

A operação do daylighter é inferior a 1 kWh por mês e apenas 12 kWh por ano.

3. Combinação perfeita de luz solar e iluminação artificial

Aproveite a luz solar quando houver luz solar, e ela será convertida de forma inteligente em iluminação artificial sem luz solar.
