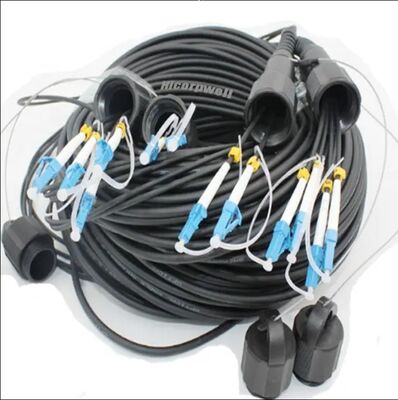

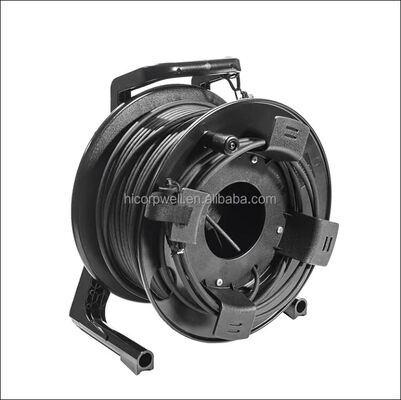

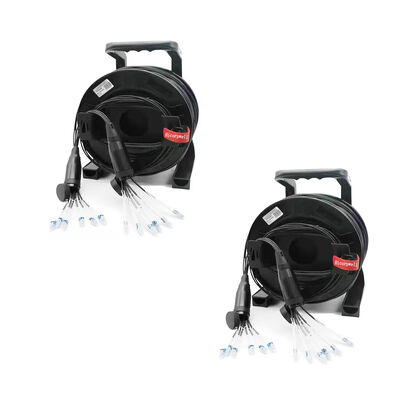

Cordão de remendo de isolamento SC UPC 200M TPU personalizado projetado para encaminhamento de sinal confiável entre dispositivos.Este cabo de fibra óptica de modo único apresenta isolamento TPU e está disponível em vários tipos de conectores, incluindo FC, SC, LC e ST com PC, UPC e APC opções de ferrule.
LC:Pequeno conector de fator de forma, metade do tamanho do SC
- O que é?Conector de estilo baioneta de lançamento rápido com acoplamento de bloqueio de torção
FC:Conexão fixa com caixa de barril roscado
SC:Conector de uso geral de estilo push/pull, com desenho quadrado
PC (contacto físico):As faces curvas do extremo eliminam a lacuna de ar
UPC (ultra-contato físico):Poluição prolongada para um acabamento superior da superfície
APC (contato físico angular):Faces terminais em ângulo de 8 graus para ligação segura
| Parâmetro | Unidade | LC/SC/ST/FC |
|---|---|---|
| SM ((9/125) | MM ((50/125 ou 62.5/125) | PC/UPC/APC/PC |
| Perda de inserção | dB | ≤ 0,3 / ≤ 0,2 / ≤ 0,3 / ≤ 0,2 |
| Perda de retorno | dB | ≥ 45 / ≥ 50 / ≥ 60 / ≥ 35 |
| Intercâmbio | dB | ≤ 0.2 |
| Repetitividade | dB | ≤ 0.2 |
| Durabilidade | Tempo. | > 1000 |
| Temperatura de funcionamento | °C | -40 ~ 75 |
| Temperatura de armazenamento | °C | -45 ~ 85 |
| Parâmetro | Especificações |
|---|---|
| Fim do conector A/B | LC, SC, FC, ST ou especificado |
| Diâmetro do cabo | 4.0mm / 7.0mm / 8.0mm |
| Material do casaco | TPU |
| Núcleo de fibras | 4, 8, 12 ou especificados |
| Modo | Modo único / Modo múltipla |
| Comprimento de onda operacional | 1310/1550nm (SM) / 850/1310nm (MM) |
| Poluição | UPC / APC / UPC |
| Perda de inserção (máximo) | 1.5 dB / 1.0 dB |
| Perda de retorno (min) | 50 dB / 35 dB |
| Características mecânicas | Conexão: ≤ 1000N (cabo principal) Soquete: ≤ 100N (cabeços de ramificação) |
| Grau | IP68 |
| Tempo de acasalamento | 500 Min |
| Durabilidade (máximo) | 0.2 dB |
| Repetitividade (máximo) | 0.5 dB |
| Temperatura de funcionamento | -40°C a +85°C |
| Temperatura de armazenamento | -40°C a +85°C |
