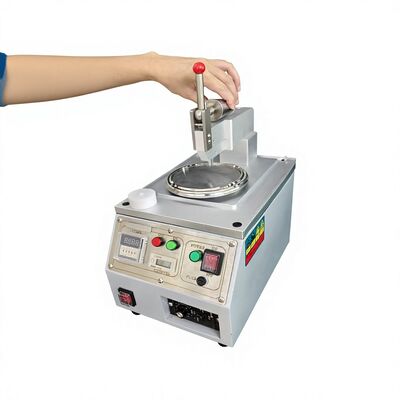

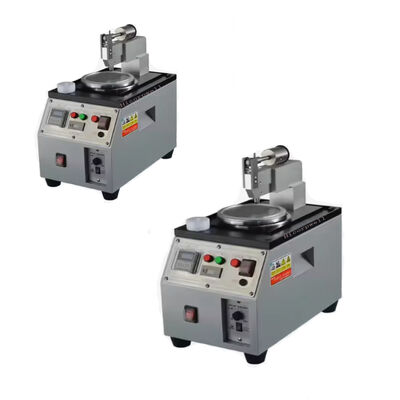

Uma máquina de polimento de conectores de fibra óptica é um dispositivo óptico de precisão especializado projetado para retificação fina e acabamento de superfície de férulas de conectores de fibra. É um equipamento central na produção em massa de cabos patch de fibra, pigtails e componentes de comunicação óptica. Ao polir precisamente a face final do conector, a máquina elimina arranhões superficiais, resíduos de resina e curvatura irregular, otimizando parâmetros chave de desempenho óptico, incluindo perda de inserção (IL) e perda de retorno (RL), e garantindo transmissão de sinal óptico estável e de baixa perda. Amplamente aplicada em construção FTTH, cabeamento de data center, fabricação de dispositivos ópticos e projetos de engenharia de comunicação, substitui o polimento manual tradicional para entregar resultados de polimento padronizados, repetíveis e de alto rendimento.
Princípio de Funcionamento
A máquina adota tecnologia de polimento orbital mecânico de pressão constante. Ela fixa múltiplos conectores de fibra em um gabarito de polimento dedicado e executa trajetórias de polimento pré-definidas com pressão, velocidade e tempo controláveis. Através de retificação progressiva com filmes de polimento de diferentes granulações, remove adesivo residual, rebarbas de fibra e defeitos superficiais na face final da férula. Todo o processo atinge curvatura de face final consistente, planicidade perfeita do núcleo da fibra e acabamento superficial ultra-liso, atendendo aos padrões industriais de polimento UPC e APC.
Principais Características do Produto
1. Estrutura de Polimento Estável
Equipado com estruturas profissionais de pressão em quatro cantos ou central. O design de pressão em quatro cantos fornece distribuição de pressão uniforme e estável sem saltos ou desvios durante a operação, melhorando efetivamente a consistência dos parâmetros 3D da face final (raio de curvatura, deslocamento do ápice, altura da fibra) e suportando produção em lote de longo prazo.
2. Ampla Compatibilidade
Suporta conectores de fibra única convencionais como SC, LC, FC, ST, bem como conectores multi-core MPO/MTP. Gabaritos personalizáveis e programas de processo adaptam-se a diferentes especificações de conectores, cobrindo cenários convencionais de comunicação civil e de conexão óptica de data center de alta densidade.
3. Parâmetros Inteligentes Ajustáveis
Integra sistema de controle digital com exibição em tempo real de pressão de polimento, velocidade de execução, tempo de processamento e status de operação. Todos os parâmetros de processo são livremente ajustáveis e podem ser salvos como predefinições personalizadas. Operadores podem alternar rapidamente os modos de polimento UPC/APC para corresponder a diferentes padrões de produção.
4. Alta Eficiência e Alto Rendimento
Comparado ao polimento manual, o modo de polimento em lote automatizado melhora significativamente a eficiência de produção. Uma única operação pode processar 12 a 48 conectores simultaneamente com taxa de qualificação estável do produto acabado, reduzindo efetivamente os custos de mão de obra e a dependência técnica dos trabalhadores.
5. Durável e Baixa Manutenção
Adota estrutura metálica de alta rigidez e componentes de transmissão de precisão, apresentando operação estável, baixo ruído e longa vida útil. O design modular da estrutura simplifica a limpeza diária, a substituição de consumíveis e a manutenção do equipamento, reduzindo o tempo de inatividade da produção.
Padrão de Qualidade de Polimento
Após polimento profissional, a face final do conector atinge ausência de arranhões, sem cavidades e sem resíduos de poeira. Está em total conformidade com os padrões industriais internacionais: face final UPC com perda de inserção ultra-baixa e alta perda de retorno; face final angulada APC suprime efetivamente a luz refletida, adaptando-se perfeitamente a cenários de transmissão de sinal óptico de alta precisão e evitando interferência de sinal e atenuação causadas por processamento inadequado da face final.
Principais Aplicações
É amplamente utilizado na produção em massa de cabos patch de fibra óptica e pigtails, processamento e personalização de componentes ópticos passivos, produção de suporte para engenharia FTTH, processamento de componentes de cabeamento óptico de data center e acabamento de qualidade de conectores ópticos de comunicação em projetos de estações base de comunicação.
Características
* Férulas de fibra para retificação de faces PC de 2,5 mm e 1,25 mm, como FC, SC, ST/LC, etc.
* Feito de aço inoxidável de alta qualidade, duro e resistente ao desgaste;
* As bordas redondas internas e externas são projetadas para fácil operação manual;
* O tamanho de processamento é requintado, liso e sem rebarbas, garantindo o efeito de retificação;
* Leve e pequeno, fácil de transportar;
Descrição
Sob a condição de que a substituição ou soldagem não seja permitida, a face final da fibra de cauda de dispositivos ópticos danificados (incluindo arranhões e rachaduras) com várias funções (como lasers, transceptores, moduladores, chaves ópticas, amplificadores, compensadores, etc.)

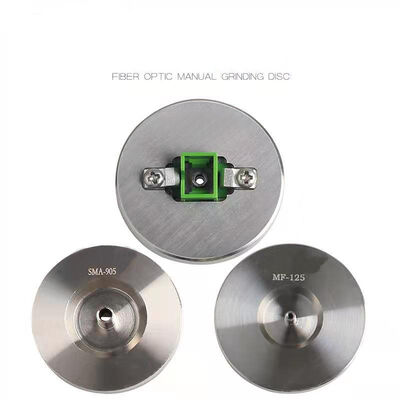

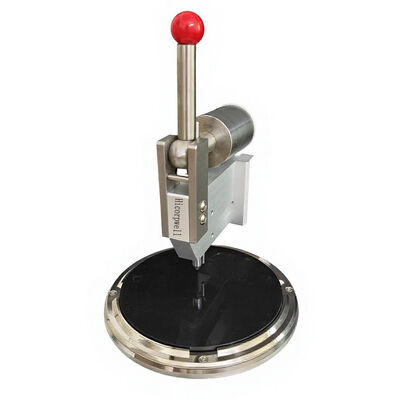

Disco de retificação manual de fibra óptica Disco de retificação manual para reparar a face final da fibra óptica é uma ferramenta rápida, simples e eficiente para reparar a face final no local.
Especificações
1. Timer: Omron rotativo, timer digital por chave, qualquer temporização
2. Adequado: φ2.5mm PC,APC:FC,SC,ST; φ1.25mmPC,APC:LC,MU,MT,mini-MT,MT-RJ; PC,APC:MPO,MTP,MPX; Pigtail; Fiber-arry; PLC
3 Núcleos: 18 20 24
4. Conectores de fibra óptica padrão: FC/UPC,SC/UPC,ST/UPC,LC/UPC,MU/UPC, FC/APC,SC/APC,MT-RJ,E2000 etc.
5. Perda de inserção do conector: ≤0.2dB(SM),≤0.15dB(MM)
6. Perda de retorno: ≥50dB(PC),≥60dB(APC)
7. Raio de curvatura: PC:10~25mm(φ2.5mm),7~25mm(φ1.25mm),APC:5~12mm
8. Perda de repetição: ≤0.1dB; Perda de troca: ≤0.2dB
