"Polarization-Maintaining PM-ESF-7/125" refere-se a uma fibra óptica dopada com érbio de manutenção de polarização tipo panda.
Estrutura e Princípio

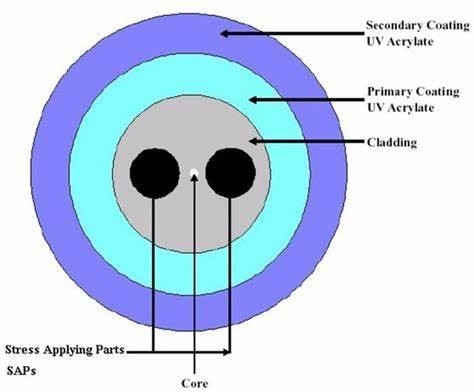

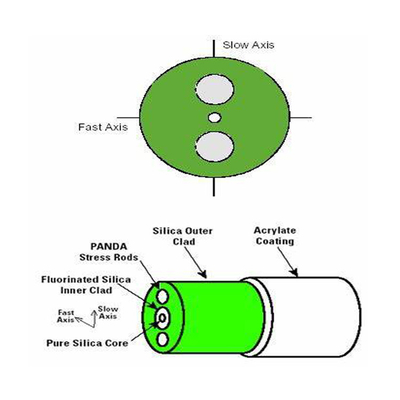

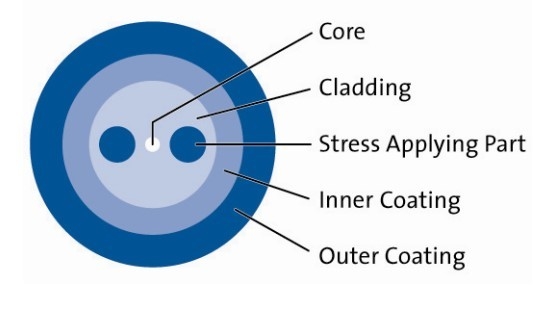

Princípio de Manutenção da Polarização: PM-ESF-7/125 pertence às fibras de manutenção de polarização do tipo panda, que possuem duas regiões de tensão simétricas. Ao introduzir tensão na fibra, os dois modos de polarização ortogonais na fibra têm constantes de propagação diferentes, alcançando assim a função de manutenção da polarização, reduzindo a dispersão do modo de polarização e garantindo que o estado de polarização da onda de luz permaneça basicamente inalterado durante a transmissão.
Características de Doping: Esta fibra é uma fibra dopada com érbio com uma alta concentração de íons érbio. A absorção de pico em 1530nm pode atingir 55dB/m, o que pode efetivamente realizar funções como amplificação de sinal óptico.
Parâmetros de Desempenho Parâmetros Ópticos
Modo: Fibra monomodo, garantindo que os sinais ópticos sejam transmitidos em um único modo, reduzindo a dispersão modal e melhorando a qualidade do sinal.
Birrefringência: O valor de birrefringência é ≥3.5×10⁻⁴. Alta birrefringência permite que a fibra mantenha melhor o estado de polarização da luz.
Diafonia de Polarização: No comprimento de onda de 1300nm, a diafonia de polarização é < -35dB/4m, indicando que a fibra tem um alto grau de isolamento entre diferentes modos de polarização, reduzindo o impacto da diafonia no sinal.
Comprimento de onda de corte do modo de segunda ordem:
É 1460±60nm, garantindo que a fibra possa manter a transmissão monomodo dentro da faixa de comprimento de onda de trabalho.
Parâmetros de Dimensão
Diâmetro do Núcleo: 7,4 mícrons.
Um diâmetro de núcleo menor ajuda a restringir a transmissão de luz no núcleo e melhorar a eficiência da interação entre a luz e os íons dopados no núcleo.
Diâmetro do Primeiro Revestimento: 125 mícrons, fornecendo confinamento óptico para o núcleo para permitir a transmissão eficiente de luz no núcleo.
Diâmetro do Revestimento: 245 mícrons. O revestimento pode proteger a fibra do ambiente externo e melhorar a resistência mecânica e a vida útil da fibra.
Outros Parâmetros
Faixa de Comprimento de Onda de Trabalho: 1530-1625nm.
Dentro desta faixa de comprimento de onda, a fibra pode obter um bom desempenho óptico, adequado para várias aplicações, como comunicação óptica e sensoriamento óptico.
Abertura Numérica: 0,15. A abertura numérica determina a capacidade da fibra de coletar e transmitir luz, e este valor permite que a fibra seja bem acoplada com outros dispositivos ópticos.
Nível de Teste de Prova: 100kpsi (0,7GPa), indicando que a fibra tem alta resistência mecânica e pode suportar certas forças de tração e compressão.
Características
Alta Eficiência de Conversão: Devido à alta dopagem de íons érbio e design técnico exclusivo, possui alta eficiência de conversão de bombeamento, que pode efetivamente converter a luz de bombeamento em luz de sinal e melhorar o desempenho de amplificadores ópticos e outros dispositivos.
Excelentes Características de Polarização:
Como uma fibra de manutenção de polarização, pode manter bem o estado de polarização da luz, fornecendo saída de polarização estável para aplicações que exigem luz polarizada.
Boa Qualidade do Feixe: Pode obter saída de laser com largura de linha estreita e alta qualidade do feixe, adequado para cenários de aplicação com altos requisitos de qualidade do feixe, como processamento a laser e telêmetro a laser.
Alta Confiabilidade:
Adotando a tecnologia de revestimento NuCoat FA™, possui boa capacidade anti-interferência ambiental,
pode funcionar de forma estável por um longo tempo em ambientes extremos e melhora a confiabilidade e a vida útil da fibra.
